Para ler as dimensões de uma planta, você usa dois recursos: as cotas, que são os números escritos no desenho indicando a medida real de cada elemento, e a escala, que permite converter um comprimento medido no papel para o tamanho real quando não há cota. A regra de ouro é confiar sempre na cota escrita, e recorrer à medição com escala apenas quando o número não estiver indicado.

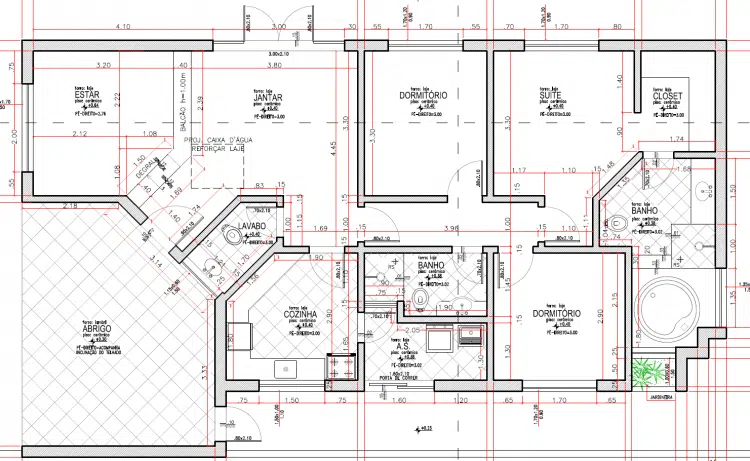

A planta baixa é um corte horizontal da edificação, feito a cerca de 1,50 m do piso e visto de cima para baixo, o que mostra paredes, portas, janelas e a disposição dos cômodos. A seguir, veja o que é a planta baixa, como funciona a escala, o que são as cotas, o passo a passo da leitura, os símbolos mais comuns e como usar o escalímetro.
O que é uma planta baixa
A planta baixa é a representação de um corte horizontal da construção, feito a uma altura média de 1,50 m do piso, de forma a seccionar portas e janelas, com o observador olhando de cima para baixo. Segundo a ABNT NBR 6492, que trata da representação de projetos de arquitetura, esse desenho reúne as paredes, os vãos, os cômodos e as informações técnicas que orientam toda a obra, do pedreiro ao instalador.
O que é a escala e como converter
A escala indica quantas vezes o desenho foi reduzido em relação ao tamanho real. Em uma escala 1:50, cada 1 cm no papel corresponde a 50 cm reais, ou seja, 0,50 m. Em 1:100, cada 1 cm equivale a 100 cm, ou 1 m. Para converter, basta multiplicar a medida do papel pelo denominador da escala. Uma parede desenhada com 8 cm em uma planta 1:50 tem 4 metros na obra, porque 8 x 50 é igual a 400 cm.
As escalas usuais mudam conforme o tipo de desenho. Pela NBR 6492, as plantas baixas e os cortes costumam usar 1:50 e 1:100, os desenhos de detalhe usam 1:10, 1:20 e 1:25, e as plantas de situação e implantação aparecem em 1:200, 1:500 ou mais. No mercado residencial, a 1:50 é o padrão da planta baixa executiva, e a 1:100 é comum para mostrar a casa inteira em uma folha.
Escala numérica e escala gráfica
A escala numérica, como 1:50, só vale quando o desenho é impresso no tamanho previsto. Quando o arquivo é impresso em papel de tamanho diferente, a escala numérica deixa de valer, mas a escala gráfica, aquela reguinha desenhada na prancha, continua correta. Por isso, uma prancha bem-feita traz as duas.
Cotas: os números que dão a medida real
As cotas são os números que indicam as dimensões reais de cada elemento, como a largura de um cômodo, o comprimento de uma parede ou o vão de uma porta. Elas aparecem entre pequenas linhas com traços ou setas nas extremidades, chamadas de linhas de cota. Se a cota está escrita, você não precisa medir com régua: use o número diretamente.
Em obras no Brasil, as cotas costumam vir em metros, como 3,20 para 3,20 m, e em centímetros nos detalhes. As cotas de nível, que indicam a altura de um piso em relação a uma referência, são sempre em metros, como +0.00 e +0.15. Um cuidado importante é observar se a cota mede o espaço livre interno do cômodo ou se inclui a espessura das paredes, porque essa diferença pode chegar a algumas dezenas de centímetros por ambiente. As cotas parciais, marcadas ao longo das paredes, somadas resultam na cota total.
Como ler uma medida passo a passo
Para ler qualquer medida na planta, siga esta sequência:
- Localize a escala indicada na prancha, em geral perto do carimbo ou do título.
- Procure a cota do elemento que você quer medir, ou seja, o número escrito junto a ele.
- Se houver cota, use o valor diretamente, sem medir.
- Se não houver cota, meça o comprimento no papel e multiplique pelo denominador da escala.
- Verifique se a medida se refere ao espaço interno ou se inclui a espessura das paredes.
Símbolos e elementos da planta
Além das medidas, a planta usa uma simbologia padronizada que ajuda a entender o ambiente:
- Paredes: aparecem preenchidas ou hachuradas. As paredes estruturais são mais espessas e cheias, e as divisórias são mais finas.
- Portas: representadas pela folha e pelo arco que mostra o sentido de abertura.
- Janelas: linhas paralelas dentro da espessura da parede.
- Escadas: degraus com uma seta indicando o sentido de subida.
- Cotas de nível: marcam os desníveis do piso, como +0.00 e +0.15.
- Peças sanitárias e mobiliário: vaso, pia, cama e sofá vistos de cima, úteis para planejar o layout.
- Norte: a seta que indica a orientação do projeto, importante para insolação e ventilação.
A espessura das linhas também tem significado, com paredes em corte mais grossas e cotas e hachuras mais finas, conforme a NBR 6492.
Escalímetro: como usar
O escalímetro é uma régua, em geral triangular, com várias escalas gravadas nas faces. Para ler uma medida, escolha a face que corresponde à escala do desenho e posicione o zero no início do elemento. O valor lido já sai na medida real, sem necessidade de cálculo. É a forma mais prática de conferir uma dimensão quando a cota não está marcada.
Planta baixa humanizada
A planta baixa humanizada é a versão colorida e renderizada, com texturas de piso, mobiliário e efeitos de iluminação, criada em programas de computador. A leitura das dimensões é a mesma da planta técnica, com cotas e escala, e o ganho está na visualização mais próxima da realidade, o que facilita entender materiais e a disposição dos ambientes.
Lendo medidas de portas e janelas
Saber ler a planta é o que permite tirar as medidas de portas e janelas para especificar esquadrias e vidros. Com o vão correto em mãos, é possível estimar o vidro necessário e escolher o tipo adequado, tema tratado nos conteúdos sobre o valor do metro de vidro para janela e sobre os caixilhos, que sustentam esses vidros. Ainda assim, uma medição no local é indispensável antes de fechar o pedido, porque a obra pode ter variações em relação ao projeto.
Perguntas frequentes
Como ler as dimensões de uma planta?
Use as cotas, que são os números escritos no desenho e indicam a medida real, e recorra à escala quando não houver cota. A regra é confiar no número escrito e medir com escala apenas quando ele estiver ausente.
O que significa a escala 1:50?
Significa que o desenho foi reduzido 50 vezes. Cada 1 cm no papel equivale a 50 cm reais. Uma parede desenhada com 8 cm em uma planta 1:50 tem 4 metros na obra.
As medidas da planta são em metros ou centímetros?
No Brasil, as cotas costumam vir em metros, como 3,20 para 3,20 m, e em centímetros nos detalhes. As cotas de nível são sempre em metros. Vale conferir na prancha qual unidade o projeto adotou.
O que são cotas em uma planta?
Cotas são os números que indicam as dimensões reais de cada elemento, como paredes, cômodos e vãos. Elas aparecem entre linhas de cota com traços ou setas, e devem ser lidas diretamente, sem medição.
A que altura é feito o corte da planta baixa?
A planta baixa é um corte horizontal feito a uma altura média de 1,50 m do piso, de forma a seccionar portas e janelas. É essa altura que define o que aparece no desenho visto de cima.
Com a escala, as cotas e a simbologia entendidas, fica possível interpretar uma planta e tirar as medidas necessárias para o projeto. Para consultar outros termos técnicos do setor, o Dicionário do Vidro da Arch Glass reúne as definições usadas na arquitetura em vidro.
